Análise Estrutural do Quadro Mercier Reynolds 531
Este exemplar da conceituada marca francesa Mercier destaca-se pela sua construção mecânica com tubagem de liga manganês-molibdénio Reynolds 531 tanto no triângulo principal como no garfo. Com um peso real de 2915g, o conjunto oferece a elasticidade e a estabilidade estrutural necessárias para projetos exigentes de ciclismo vintage. O seu alinhamento foi verificado com precisão para garantir a compatibilidade com montagens de época de elevado desempenho.
Geometria e Compatibilidade de Componentes
O tubo vertical deste quadro mede 57 cm (da linha central do eixo pedaleiro até ao topo) e o tubo horizontal possui 57.5 cm (medidos de eixo a eixo dos tubos). Equipado com gancheiras traseiras de 119.3 mm de espaçamento interno, está otimizado para a utilização de cubos de 5 velocidades. O padrão de rosca do alojamento do eixo é o francês clássico (BFFF), comum na indústria metalúrgica gaulesa da segunda metade do século XX.
Se procura configurações ou dimensões alternativas para o seu projeto, analise também o Quadro Mercier Service des Courses Reynolds 531 59×58.5cm ou, caso necessite de um tamanho superior, consulte o Quadro Mercier Reynolds 531 61×59cm disponível em stock.
Especificações Técnicas
- TAILLE: 57
- Material dos Tubos: Reynolds 531 (Quadro e Garfo)
- Massa Total Verificada: 2915g (com garfo incluído)
- Eixo Vertical: 57 cm (centro do pedaleiro ao topo)
- Eixo Horizontal: 57.5 cm (centro a centro)
- Espaçamento Traseiro: 119.3 mm (para cubos de 5 velocidades)
- Roscas do Movimento: Padrão Francês (BFFF)
Estado e Diagnóstico de Conservação

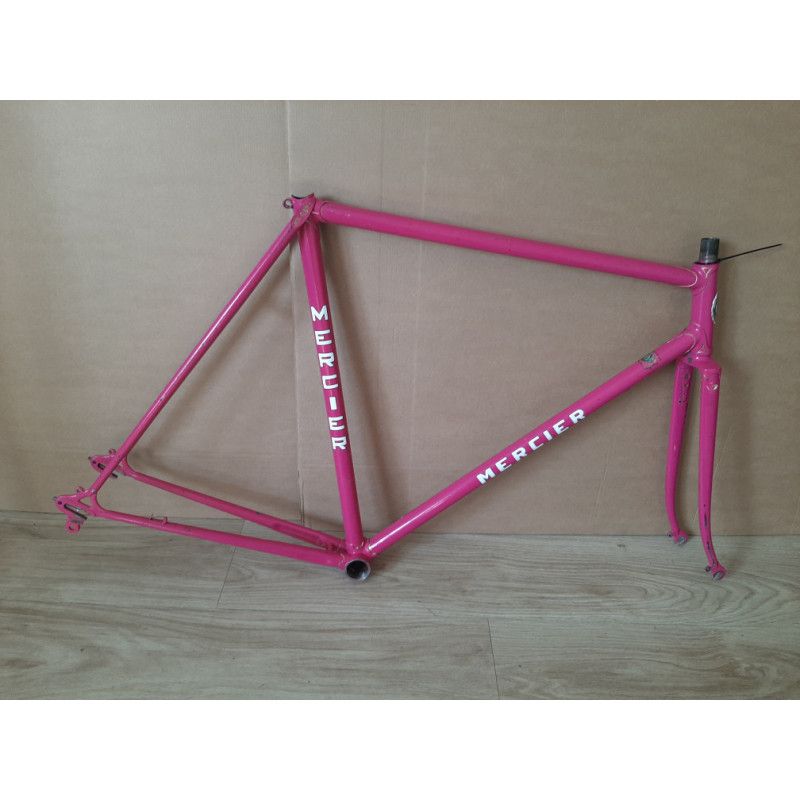

Este componente em segunda mão exibe sinais normais de desgaste estético superficial decorrentes da idade e do armazenamento prolongado, incluindo micro-riscos. As imagens de alta resolução fornecidas representam o estado real e detalhado do quadro, constituindo parte essencial e visual da descrição do produto para total transparência técnica.
FAQ
Qual é a rosca do movimento central deste quadro Mercier?
O quadro utiliza roscas no padrão francês (BFFF), exigindo copos de rosca francesa para a montagem do eixo.
Qual é a largura do cubo traseiro compatível?
O espaçamento interno traseiro mede 119.3 mm, ideal para cubos clássicos de estrada com 5 velocidades.
Como é medida a altura do tubo vertical de 57 cm?
A distância de 57 cm é medida desde o centro do eixo do pedaleiro até ao topo do tubo do selim.
